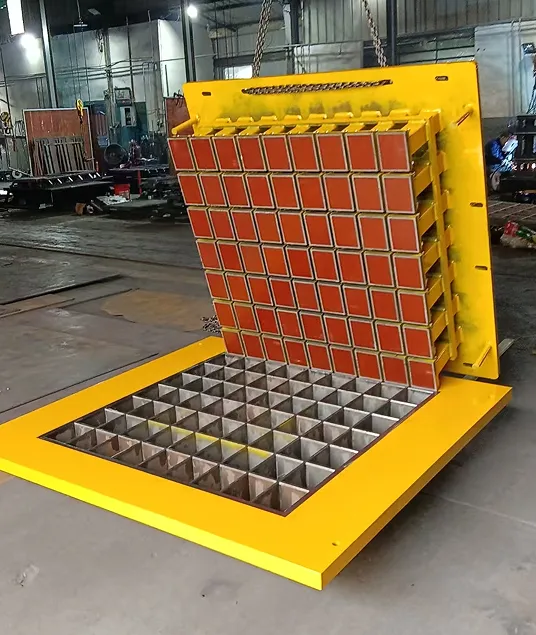

en la producción debloques de cemento, el proceso de moldeo determina directamente la resistencia, la precisión dimensional y la apariencia de la superficie del producto final. Un molde mal diseñado o fabricado producirá bloques no calificados incluso con buen hormigón. Aquí hay cinco parámetros críticos a evaluar al seleccionar un molde para bloques de cemento.
El molde resiste directamente la abrasión del hormigón y las vibraciones de alta frecuencia. El acero blando de baja calidad provoca un rápido desgaste de la cavidad, lo que da como resultado un espesor de pared desigual y bordes redondeados. Práctica recomendada: Elija acero para moldes tratado térmicamente (templado y revenido), como acero 45# o acero para herramientas, logrando una dureza superficial de 50-55 HRC. Esto garantiza la estabilidad dimensional durante cientos de miles de ciclos.
El ángulo de inclinación es la ligera inclinación (normalmente 1°–3° por lado) que se aplica a las paredes de la cavidad. Un ángulo de desmoldeo demasiado pequeño: los bloques se pegan o se astillan en las esquinas. Un ángulo de desmoldeo demasiado grande: los lados del bloque se vuelven no paralelos, lo que afecta el apilamiento. Los fabricantes profesionales calculan el ángulo óptimo en función de la altura del bloque, la humedad del hormigón y el acabado de la superficie. Con el mecanizado y pulido CNC, algunos proveedores (como UNIK) logran ángulos de inclinación tan bajos como 0,5°, equilibrando la fácil liberación y la verticalidad del bloque.
Una superficie de cavidad lisa (Ra ≤ 0,8 μm) reduce en gran medida la fricción entre las paredes de hormigón y acero. Esto da como resultado:
Menor resistencia al desmoldeo, lo que reduce la flexión del pasador central
Una apariencia superficial densa y fina sin acabado adicional
Intervalos más largos entre limpiezas de moldes, lo que aumenta la productividad
En el caso de bloques huecos, los huecos se forman mediante pasadores centrales. Problema común: los pasadores desalineados provocan un espesor de pared desigual, lo que debilita las paredes delgadas. Solución: Mecanice por CNC la cavidad y la placa de retención del pasador central juntas, manteniendo la tolerancia de alineación en ±0,05 mm. Los pasadores centrales pueden carburarse o revestirse con cromo duro para resistir la corrosión y la abrasión de la pasta de cemento.
Durante la compactación, el aire y el vapor de agua del hormigón deben escapar. Una mala ventilación provoca:
"Panal de abeja" o poros en la superficie del bloque
Succión local durante el desmolde, provocando grietas. Diseño profesional: Micro ranuras de ventilación (0,2-0,5 mm de profundidad) mecanizadas en la parte superior de la cavidad o en las raíces del pasador central, o pequeños orificios de ventilación. Esto mejora significativamente la densidad de la superficie, especialmente para concreto de asentamiento cero.

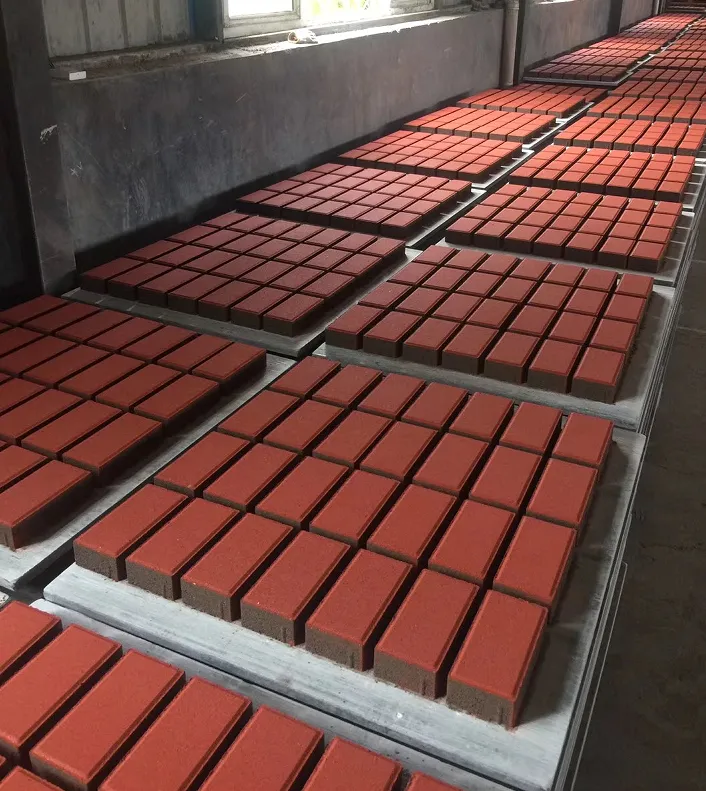

Resumen: Al seleccionar un molde parabloques de cemento, no mires sólo el precio. Solicite a su proveedor datos específicos sobre la calidad del acero, la dureza del tratamiento térmico, el ángulo de inclinación, la rugosidad de la superficie (valor Ra), la tolerancia de alineación del pasador central y el método de ventilación. Un molde bien parametrizado tiene un costo inicial más alto, pero se amortiza en unos meses al reducir los rechazos, extender la vida útil del molde y mejorar la calidad del bloque.
.webp "Por qué debería invertir en una máquina bloquera automática para su negocio de hormigón")
.webp "Todo lo que necesita saber sobre las máquinas bloqueras de cemento en la industria de la construcción")
.webp "¿Cuáles son las principales áreas de aplicación del sistema paletizador descendente de China?")
