En la industria de productos de hormigón, los procesos de producción suelen dividirse en dos etapas aparentemente independientes: diseño de la mezcla y selección del material del molde. El primero lo llevan a cabo ingenieros de materiales en laboratorios, mientras que el segundo lo obtienen los departamentos de producción en función de los parámetros del equipo. Sin embargo, la verdadera clave para determinar el costo y la calidad del producto radica en cerrar la brecha técnica entre estos dos dominios.

El diseño de la mezcla de concreto no es un valor fijo; es un determinante directo del desgaste del molde, la vida útil y la calidad del acabado superficial. Ignorar las características del agregado, la relación agua-cemento y los métodos de compactación en el diseño de la mezcla puede llevar a que la selección del material del molde caiga en el error de "dureza insuficiente" o "dureza inadecuada", lo que en última instancia resulta en frecuentes cambios de molde o defectos en el lote.

A continuación se detallan los efectos específicos de tres factores centrales en el diseño de mezclas en la selección del material del molde:

1. Dureza y gradación del agregado: determinación de la "defensa contra el desgaste" del acero para moldes

Los agregados (arena, piedra) en el concreto son las "herramientas de corte" directas que causan el desgaste del molde.

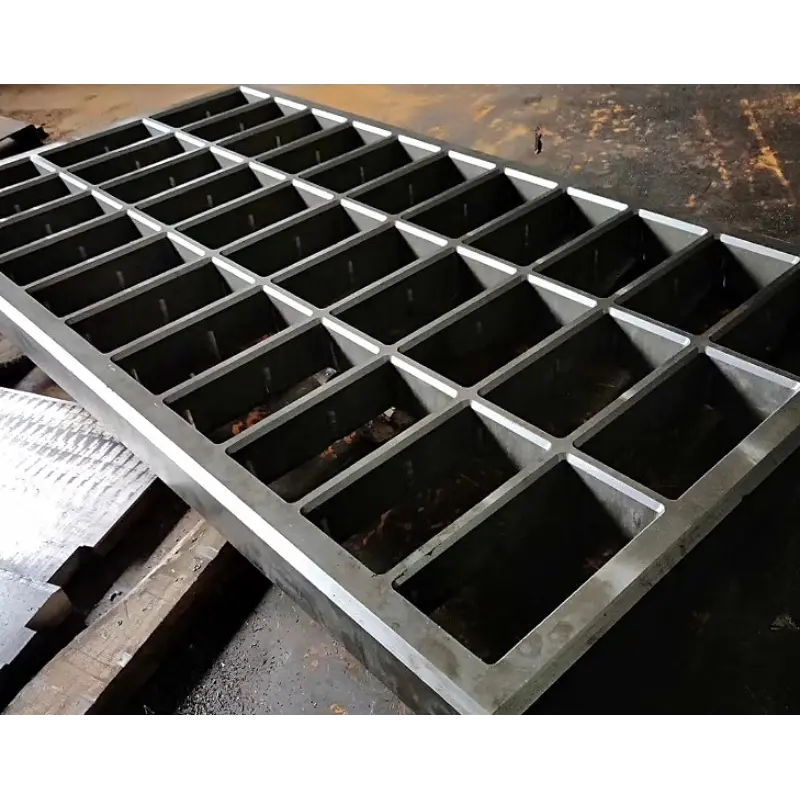

Agregados duros/con alto contenido de sílice: si el diseño de la mezcla utiliza piedra triturada con alto contenido de sílice o arena manufacturada (con bordes afilados), elmohoLa superficie de la cavidad soportará un desgaste abrasivo severo. En este caso, es esencial utilizar acero de aleación con alto contenido de carbono con cementación y enfriamiento profundos, lo que garantiza que la dureza de la superficie alcance HRC 58-62 para resistir la abrasión.

Mala gradación de agregados: cuando los agregados finos son excesivos o la gradación es deficiente, la fricción interna de la mezcla de concreto aumenta significativamente, lo que genera una mayor resistencia al desmolde. Si el molde posee sólo una dureza alta sin suficiente tenacidad (dureza del núcleo por debajo de HRC 35-40), se vuelve muy susceptible a agrietarse debido a la concentración de tensiones durante los ciclos repetidos de estirado.

2. Relación agua-cemento y compactación Método: La "preocupación por el desmoldeo" de los moldes

La relación agua-cemento afecta no sólo la resistencia sino también la adhesión del hormigón a la superficie del molde.

Baja relación agua-cemento (hormigón seco y duro): comúnmente utilizada para bloques de alta precisión, esta mezcla tiene baja humedad y alta viscosidad. Exige una suavidad superficial extremadamente alta (Ra ≤ 1,6) y ángulos de inclinación apropiados en la cavidad del molde. Si la superficie del molde es rugosa, la mezcla seca y dura se adherirá fuertemente, provocando que el producto se agriete durante el desmolde o un desgaste anormal en la cara de trabajo del molde.

Compactación por vibración de alta frecuencia: si el diseño de la mezcla se basa en una vibración intensa para la densificación, todo el molde debe soportar impactos de alta frecuencia. En tales casos, la selección de materiales debe evitar aceros para herramientas quebradizos y, en su lugar, adoptar aceros de aleación de cromo-molibdeno como 42CrMo, aprovechando su excelente resistencia a la fatiga para evitar la fractura del sustrato del molde.

3. Tipos de cemento y aditivos: el "ataque químico" a los moldes

Este es un factor invisible que fácilmente se pasa por alto.

Reacción y corrosión entre álcali y agregado: cuando se utilizan cementos con mayor alcalinidad, o cuando los aditivos contienen un contenido elevado de sulfuro, se pueden desarrollar fácilmente agentes corrosivos en ambientes de curado húmedos y calientes. Si la capa de desgaste de la superficie del molde contiene microfisuras, la corrosión se propagará desde la superficie hacia adentro, acelerando la falla del sustrato. En tales casos, la superficie del molde requiere tratamientos de refuerzo anticorrosión o la selección de grados de acero especiales con mejor resistencia a la corrosión.

Perspectiva de la industria: del "reemplazo de molde reactivo" a la "adaptación proactiva"

Como fabricante de moldes,Tecnología Co., Ltd del molde de Fujian Unik. ha observado durante su servicio a clientes globales que el 80% de las fallas prematuras del molde (como desgaste anormal y grietas) no son causadas por problemas de calidad del acero en sí, sino por desajustes entre la selección del material del molde y el diseño de mezcla real del cliente.

Por lo tanto, los proveedores de moldes profesionales no deberían limitarse a ofrecer productos estandarizados. Durante la fase de selección, los fabricantes deben obtener de forma proactiva tres datos críticos de los clientes:

Tipo de agregado y tamaño máximo de partícula. – para evaluar la gravedad del desgaste.

Presión de formación y frecuencia de vibración. – determinar la tenacidad requerida del acero.

Requisitos de producción diaria esperada y vida útil total – proponer, en función de las necesidades de coste y precisión, si se debe adoptar un tratamiento de doble dureza (exterior duro con núcleo resistente) o procesos de recubrimiento compuesto.

Conclusión: El diseño de la mezcla de concreto representa el "lado de la demanda", mientras que la selección del material del molde es el "lado de la respuesta". Sólo traduciendo las tensiones físicas y químicas inherentes al diseño de la mezcla en indicadores específicos de rendimiento del material (gradiente de dureza, resistencia a la flexión, resistencia a la corrosión) podremos realmente lograr una estabilidad a largo plazo en la precisión del producto y optimizar el costo total. La relación entre proveedores y clientes debe trascender las transacciones simples y evolucionar hacia una colaboración técnica profunda basada en la ciencia de los materiales.
